    泡泡网显卡频道9月23日 显卡的散热已经成为很多玩家关注的问题。不过从大家在论坛、贴吧内讨论的问题来看,玩家们往往更为担忧显卡的GPU核心温度。比如显卡GPU核心在70度以上时,很多玩家就会认为温度过高,需要加强散热。殊不知GPU核心本身耐温上限都在105摄氏度左右,因此70多度的温度几乎不会对GPU造成什么影响。

供电散热也很重要!实测黑磁电感效能

    不过另外一个部分的温度很多玩家就不太重视了,这就是供电部分。显卡的供电部分承受着大电流的“洗礼”,在工作时本身温度就很高,还常常受到来自机箱内部、GPU温度的“烘烤”,因此供电部分的MOSFET和电感、电容温度破百都很常见。

供电散热也很重要!实测黑磁电感效能

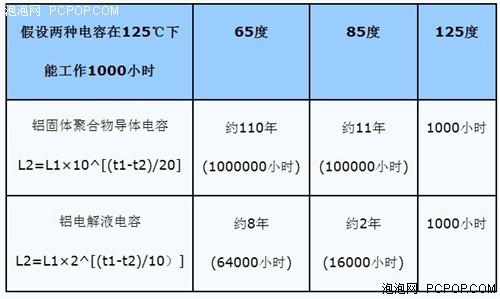

    相比GPU的耐高温而言,电容等部件虽然也能在高温下运行,但是寿命却会大打折扣。比如一些固态电容,在125摄氏度高温下,持续运行寿命只有1000小时左右,但在80摄氏度左右工作时,寿命则会提升到11年,而在65摄氏度工作时,寿命会飙升到110年!除此之外,温度越高,MOSFET等部件的内阻越高,发热量也就越大,MOSFET的温度和寿命也是紧密相关的,温度越高寿命表现肯定也会越差。

    因此我们必须特别关注供电部分的温度问题。目前市场上一些厂家的产品采用了特别设计的电感、并给MOSFET贴上了散热片。这样的处理措施能带来怎样的温度表现呢?我们今天就通过一个测试来实际体验一下。

第2页:游戏高手R5770拆解赏析

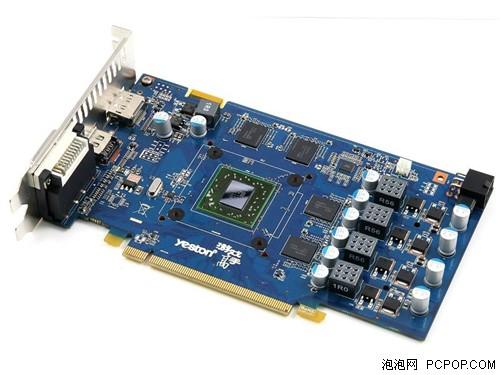

    今天我们对比的显卡是我们之前介绍过的产品——盈通游戏高手R5770。

    盈通游戏高手R5770显卡采用大板型PCB设计。用料方面采用日本nichicon LF全固态电容,搭配盈通独家的黑磁晶体电感。散热器方面使用了双热管散热器。这款显卡核心默认频率就高达875MHz,显存默认频率为5000MHz,比公版频率略高。

供电散热也很重要!实测黑磁电感效能

    从PCB设计来看,盈通这款显卡版型做出了一些优化,料件方面有不少新意。特别是黑磁晶体电感的加入,让这款显卡成为我们今天测试的重点。

供电散热也很重要!实测黑磁电感效能

    盈通游戏高手R5770采用了3+1+1相供电设计方案。核心供电的部分设计了3相,每相三颗MOS管(正面每相2颗,背面一颗)。显存控制器的“+1”和显存的“+1”供电设计(专门为显存供电的一相电路设计),也采用了日本nichicon全固态电容和铁素体电感。

供电散热也很重要!实测黑磁电感效能

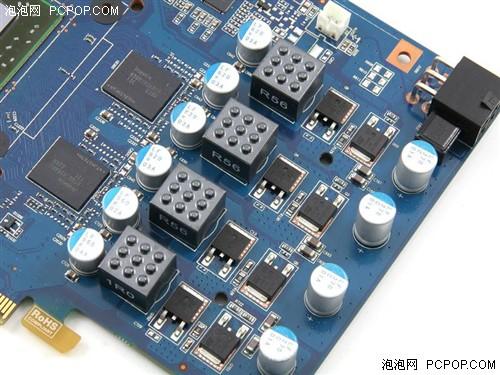

    电感方面是今天我们测试的重点。盈通这款显卡采用了“黑磁晶体(Black Ferrite Crystal)电感”。电感顶部采用凸点设计,增加了电感的表面积。另外,盈通宣称黑磁晶体电感采用了比通常铁素体电感磁导率更高的磁性材料制成,因此在产品性能比普通铁素体电感高。

供电散热也很重要!实测黑磁电感效能   供电散热也很重要!实测黑磁电感效能

    显存方面,这款显卡采用了hynix GDDR5显存,总容量为1GB,额定频率为5000MHz。相比公版频率的4800MHz小幅提升。盈通游戏高手R5770除了常见的DVI、VGA和HDMI接口外,还加入了DisplayPort接口。利用DP接口,用户可以搭配多显示器组建三屏Eyefinity系统。

供电散热也很重要!实测黑磁电感效能   供电散热也很重要!实测黑磁电感效能

    散热用料方面,盈通设计采用了十一叶双热管静音散热器。从用料和做工来看,这款散热器品质不错,细节处理很到位。散热片采用镀镍方案,硬度和强度都很出色。

第3页:测试平台配置介绍

    除了核心散热外,今天我们测试的另一个重要点就是散热片是否对MOSFET温度有重要影响。当然,为了我们今天的对比测试,盈通还特别定制一张除了电感外,和游戏高手R5770频率、用料完全相同的显卡。

供电散热也很重要!实测黑磁电感效能   供电散热也很重要!实测黑磁电感效能

    这样特殊版显卡只采用了普通的铁素体电感。我们将用它对比和正版游戏高手显卡的温度。

● 测试平台配置介绍

供电散热也很重要!实测黑磁电感效能

供电散热也很重要!实测黑磁电感效能

    测试使用的红外线温度枪,温度精确到小数点后1位。

    对比黑磁晶体电感和普通铁素体电感的温度情况。此时两张对比显卡均使用了MOS散热片,开放式环境下测试,室温大约25摄氏度。使用Furmark运行20分钟待温度稳定后,用测温枪测试铁素体电感表面温度。

    对比盈通游戏高手R5770使用黑磁晶体电感、添加MOS散热片后,与普通显卡的铁素体电感、无添加MOS散热片的满载工作时温度。此测试在开放式环境下测试,室温大约25摄氏度。使用Furmark运行20分钟待温度稳定后,用测温枪测试MOS表面温度,对盈通游戏高手R5770显卡,分别测试散热片、MOS背部PCB温度,取最高值为测试温度。

第4页:最终测试结果揭晓

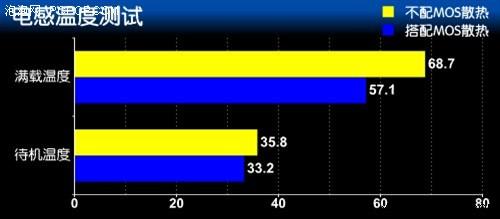

    从测试结果来看,黑磁晶体电感采用的高磁导率材料和凸点设计,对电感本身温度降低有显著影响。由于有显卡侧吹风的影响,加上本身电感过电流能力加强,实测后黑磁晶体电感待机温度相比传统电感降低3摄氏度,满载温度降低多达6摄氏度。本测试在开放式环境下进行,如果在密闭机箱内,两者温度差距想必更高。

供电散热也很重要!实测黑磁电感效能

测试结果表明,黑磁晶体电感温度的确比普通铁素体电感温度更低

    第二项测试对比的是黑磁晶体电感搭配MOS散热片的温度和普通显卡铁素体电感、并未使用MOS散热片的温度。实际上就是考察盈通游戏高手显卡的供电散热是否相同普通显卡更为优秀。实测表明,在采用了黑磁晶体电感和MOS散热片后,MOS部分的温度下降了10摄氏度之多。整体供电部分温度更低更安全。

供电散热也很重要!实测黑磁电感效能

    类似于这种加强供电部分的散热设计,可以让供电部分工作温度一直处于比较低的温度下,即使在密闭的机箱内,也很难超过80摄氏度。MOS散热片的设计也大大加强了MOS的散热效能,大大加强了整个供电部分的散热效率,顺便让电容工作温度也有很大程度的降低。本测试并未严格对比电容温度,但测试中也反映出,电容温度在采用了黑磁晶体电感和MOS散热片后,大约有5~8摄氏度的下降。其主要原因还是因为整个供电部分温度降低,让电容温度有更好的表现。电容降低5~8摄氏度的温度,可以大幅度增加电容工作寿命,保障显卡长时间运行的稳定性。

● 测试总结

    针对供电部分的散热设计,很多厂商往往都不太注意。实际上通过我们的测试结果可以看出,这样大的温度差距肯定会严重影响到整个设备的使用寿命和稳定性。目前我们的测试还在开放式环境中进行,在密闭的机箱内部,相比温度差距会更大,对寿命的影响会更明显。

    总的来说,对于供电部分的温度,无论是玩家DIY还是厂商在设计中,都需要注意加强。类似盈通这种显卡的黑磁晶体电感搭配MOS散热片的设计,肯定会让显卡在长期运行中,给各位打下稳定耐久的基础。■
